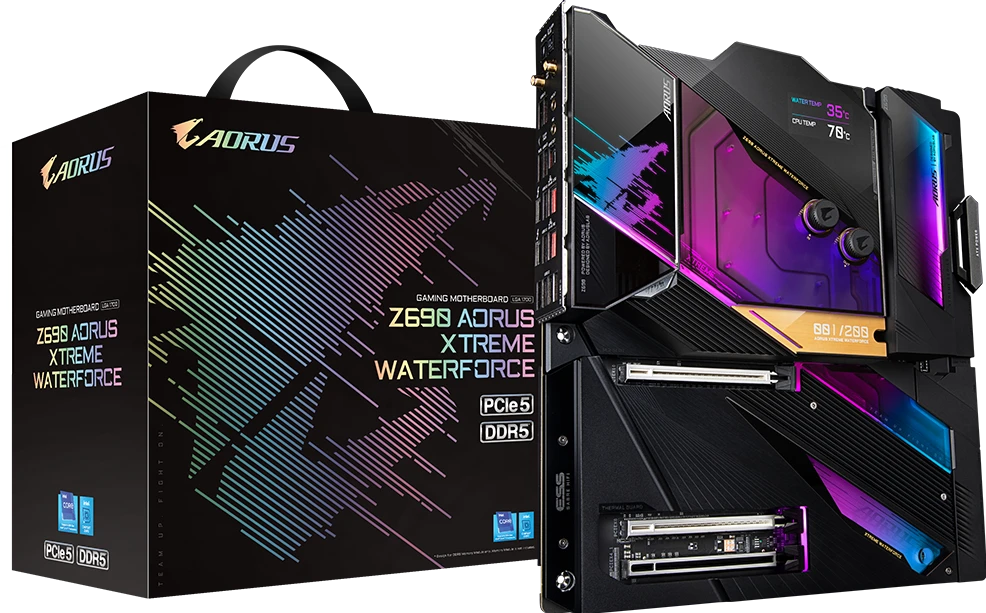

Gigabyte Z690 AORUS XTREME WATERFORCE (Rev. 1.0)

Placa base · Gigabyte

Gigabyte Z690 AORUS XTREME WATERFORCE (Rev. 1.0)

  • SocketLGA1700
  • ChipsetZ690
  • FormatoE-ATX
  • Tipo de memoriaDDR5
Montar un PC con esto Comparar con otros

Resumen

Gigabyte Z690 AORUS XTREME WATERFORCE (Rev. 1.0) es una placa base E-ATX de Gigabyte con socket LGA1700 y chipset Z690. Usa memoria DDR5 en 4 ranuras, hasta 256 GB y velocidades de hasta 6.600 MT/s con overclock. Para almacenamiento y ampliación ofrece 4 ranuras M.2, 4 puertos SATA y 3 ranuras PCIe x16. En conectividad lleva Marvell AQtion AQC113C 10GbE, Wi-Fi 6E y Bluetooth 5.2. En el catálogo hay 27 variantes más de su familia, que puedes ver más abajo.

Compatibilidad

¿Es compatible con…?

Mismas reglas que el configurador. Si un dato no está publicado, se dice en vez de suponerlo.

Procesadores compatibles

Acepta procesadores de socket LGA1700: 91 del catálogo encajan.

Compruébalo con tu equipo

El configurador avisa si esta pieza no encaja con el resto de tu montaje, y calcula el consumo total.

Abrir el configurador

En el catálogo

  • RAM máxima 256 GB Por encima del 71 % igual que el 28 % · de 1.431 placas base con este dato
  • Velocidad RAM (OC) 6.600 MT/s Por encima del 47 % igual que menos del 1 % · de 999 placas base con este dato
  • Ranuras M.2 4 Por encima del 82 % igual que el 12 % · de 1.322 placas base con este dato
  • Puertos SATA 4 Por encima del 9 % igual que el 68 % · de 1.406 placas base con este dato

Es un recuento sobre el catálogo de PCinfo: cuántas piezas tienen un valor menor o igual. No dice si es mejor o peor; en consumo o ruido, estar por encima no es una ventaja.

Especificaciones

Identificación del Producto
Fabricante Gigabyte
Factor de Forma E-ATX
Dimensiones 305mm x 285mm
Plataforma (CPU y Chipset)
Socket CPU LGA1700
Chipset Z690
Memoria RAM
Tipo de RAM DDR5
Ranuras RAM 4
Dual Channel Si
Capacidad Máx. RAM 256 GB
Vel. mín. JEDEC 4000 MHz
Vel. máx. JEDEC 4800 MHz
Vel. máx. OC 6600 MHz
Ranuras de Expansión (PCIe)
Slots PCIe totales 3
PCIe 5.0 2
PCIe 4.0 0
PCIe 3.0 1
Slots x16 3
Slots x8 0
Slots x4 0
Slots x1 0
Almacenamiento
Puertos SATA III 4
Detalle SATA 4x SATA 6Gb/s
Ranuras M.2 4
Generación M.2 PCIe 4.0, PCIe 4.0+SATA, PCIe 4.0, PCIe 4.0
Tallas M.2 2260/2280/22110, 2260/2280/22110, 2260/2280/22110, 2260/2280/22110
RAID RAID 0/1/5/10
Conectividad Inalámbrica y Red
LAN Marvell AQtion AQC113C 10GbE
WiFi Wi-Fi 6E
Bluetooth 5.2
Audio
Audio ESS ES9280AC + ESS ES9080

Datos de las especificaciones publicadas por el fabricante. Los campos que el fabricante no publica no aparecen.

Conectores

Panel trasero 22

USB 12
  • 2× Thunderbolt 4 (USB tipo C (USB 3.2 Gen 2))
  • 10× USB 3.2 Gen 2 tipo A
Red 4
  • 2× Antena SMA (2T2R)
  • 2× RJ-45
Audio 3
  • 1× Salida S/PDIF óptica
  • 2× Jacks de audio
Botones 3
  • 1× Botón Q-Flash Plus
  • 1× Botón OC Ignition
  • 1× Botón Clear CMOS

Internos 34

Alimentación 3
  • 1× ATX principal de 24 pines
  • 2× ATX 12V de 8 pines
Ventiladores y bomba 10
  • 1× Ventilador CPU
  • 1× Ventilador CPU para refrigeración líquida
  • 4× Ventilador de sistema
  • 4× Ventilador de sistema / bomba
USB internos 4
  • 1× USB tipo C (USB 3.2 Gen 2x2)
  • 2× USB 3.2 Gen 1
  • 1× USB 2.0
Almacenamiento 8
  • 4× SATA 6Gb/s
  • 4× M.2 (Socket 3)
Iluminación 3
  • 1× Water cooling kit CPU LED (LED_CPU)
  • 2× Integrated extension cable for addressable and RGB LED
Panel frontal y audio 1
  • 1× Panel frontal
Botones y jumpers 2
  • 1× Botón de encendido
  • 1× Botón de reinicio
Otros 3
  • 1× Detección de ruido
  • 2× Sensor de temperatura

Puertos y conectores que publica el fabricante, agrupados por tipo. Pasa el ratón por encima de uno para ver cómo lo escribe el fabricante.

Familia

Otras placas Gigabyte con chipset Z690 28 modelos

Modelo Comparar FormatoMemoriaRanuras RAMM.2Wi-Fi
Z690 AERO D (Rev. 1.x) E-ATXDDR544Wi-Fi 6E (802.11a/b/g/n/ac/ax)
Z690 AERO G (Rev. 1.x) ATXDDR544Wi-Fi 6 (802.11a/b/g/n/ac/ax)
Z690 AORUS ELITE (Rev. 1.x) ATXDDR542No
Z690 AORUS MASTER (Rev. 1.x) E-ATXDDR545Wi-Fi 6E (802.11a/b/g/n/ac/ax)
Z690 AORUS PRO (Rev. 1.x) ATXDDR542Wi-Fi 6 (802.11a/b/g/n/ac/ax)
Z690 AORUS TACHYON (Rev. 1.0) E-ATXDDR524Wi-Fi 6E
Z690 AORUS ULTRA (Rev. 1.x) ATXDDR544Wi-Fi 6 (802.11a/b/g/n/ac/ax)
Z690 AORUS XTREME (Rev. 1.0) E-ATXDDR544Wi-Fi 6E
Z690 AORUS XTREME WATERFORCE (Rev. 1.0) esta E-ATXDDR544Wi-Fi 6E
Z690 GAMING X (Rev. 1.0/1.1) ATXDDR544No
Z690 GAMING X DDR4 (Rev. 1.0) ATXDDR444No
Z690 GAMING X DDR4 V2 (Rev. 1.0) ATXDDR444No
Z690 UD (Rev. 1.x) ATXDDR543No
Z690 UD AC (Rev. 1.0) ATXDDR543Wi-Fi 5 (802.11a/b/g/n/ac)
Z690 UD AX (Rev. 1.x) ATXDDR543Wi-Fi 6
Z690 UD AX DDR4 (Rev. 1.x) ATXDDR443Wi-Fi 6
Z690 UD AX DDR4 V2 (Rev. 1.0) ATXDDR443Wi-Fi 6E
Z690 UD DDR4 (Rev. 1.x) ATXDDR443No
Z690 UD DDR4 V2 (Rev. 1.0) ATXDDR443No
Z690I AORUS ULTRA (Rev. 1.0) Mini ITXDDR522Wi-Fi 6
Z690I AORUS ULTRA DDR4 (Rev. 1.0) Mini ITXDDR422Wi-Fi 6
Z690I AORUS ULTRA LITE (Rev. 1.0) Mini ITXDDR522Wi-Fi 6
Z690I AORUS ULTRA LITE DDR4 (Rev. 1.0) Mini ITXDDR422Wi-Fi 6
Z690I AORUS ULTRA PLUS (Rev. 1.0) Mini ITXDDR522Wi-Fi 6E
Z690I AORUS ULTRA PLUS DDR4 (Rev. 1.0) Mini ITXDDR422Wi-Fi 6E
Z690M AORUS ELITE AX DDR4 (Rev. 1.x) Micro ATXDDR443Wi-Fi 6 (802.11a/b/g/n/ac/ax)
Z690M AORUS ELITE DDR4 (Rev. 1.0) Micro ATXDDR443No
Z690M DS3H DDR4 (Rev. 1.0) Micro ATXDDR442No

Preguntas frecuentes

¿Qué procesadores admite la Gigabyte Z690 AORUS XTREME WATERFORCE (Rev. 1.0)?

Usa socket LGA1700, así que admite procesadores de ese socket: 91 del catálogo de PCinfo. Conviene comprobar la lista de soporte oficial del fabricante, porque algunos modelos necesitan una BIOS concreta.

¿Qué memoria RAM admite la Gigabyte Z690 AORUS XTREME WATERFORCE (Rev. 1.0)?

Admite memoria DDR5 en 4 ranuras, hasta 256 GB.

Estas respuestas se calculan con los datos del catálogo. Puedes ver cómo hacemos cada cálculo.
