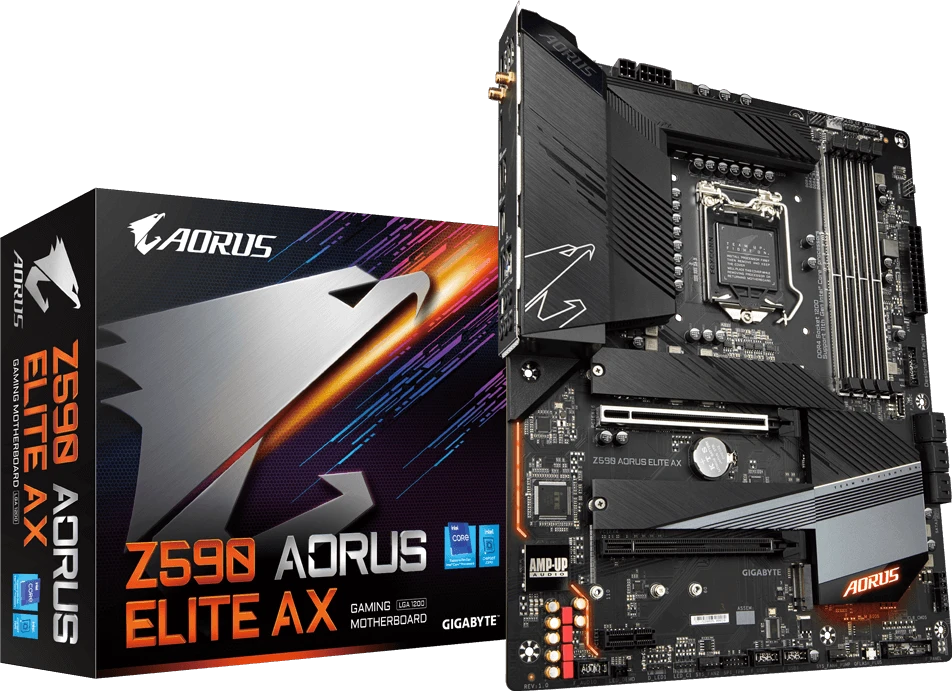

Gigabyte Z590 AORUS ELITE AX (Rev. 1.0)

Placa base · Gigabyte

Gigabyte Z590 AORUS ELITE AX (Rev. 1.0)

  • SocketLGA1200
  • ChipsetZ590
  • FormatoATX
  • Tipo de memoriaDDR4
Montar un PC con esto Comparar con otros
Buscar en Amazon

Resumen

Gigabyte Z590 AORUS ELITE AX (Rev. 1.0) es una placa base ATX de Gigabyte con socket LGA1200 y chipset Z590. Usa memoria DDR4 en 4 ranuras, hasta 128 GB y velocidades de hasta 5.400 MT/s con overclock. Para almacenamiento y ampliación ofrece 3 ranuras M.2, 6 puertos SATA y 2 ranuras PCIe x16. En conectividad lleva Realtek 2.5GbE LAN chip, Wi-Fi 6 y Bluetooth 5.1. En el catálogo hay 16 variantes más de su familia, que puedes ver más abajo.

Compatibilidad

¿Es compatible con…?

Mismas reglas que el configurador. Si un dato no está publicado, se dice en vez de suponerlo.

Procesadores compatibles

Acepta procesadores de socket LGA1200: 68 del catálogo encajan.

Compruébalo con tu equipo

El configurador avisa si esta pieza no encaja con el resto de tu montaje, y calcula el consumo total.

Abrir el configurador

En el catálogo

  • RAM máxima 128 GB Por encima del 28 % igual que el 38 % · de 1.431 placas base con este dato
  • Velocidad RAM (OC) 5.400 MT/s Por encima del 38 % igual que el 3 % · de 999 placas base con este dato
  • Ranuras M.2 3 Por encima del 63 % igual que el 19 % · de 1.322 placas base con este dato
  • Puertos SATA 6 Por encima del 77 % igual que el 20 % · de 1.406 placas base con este dato

Es un recuento sobre el catálogo de PCinfo: cuántas piezas tienen un valor menor o igual. No dice si es mejor o peor; en consumo o ruido, estar por encima no es una ventaja.

Especificaciones

Identificación del Producto
Fabricante Gigabyte
Factor de Forma ATX
Dimensiones 305mm x 244mm
Plataforma (CPU y Chipset)
Socket CPU LGA1200
Chipset Z590
Memoria RAM
Tipo de RAM DDR4
Ranuras RAM 4
Dual Channel Si
Capacidad Máx. RAM 128 GB
Vel. mín. JEDEC 2133 MHz
Vel. máx. JEDEC 3200 MHz
Vel. máx. OC 5400 MHz
Ranuras de Expansión (PCIe)
Slots PCIe totales 3
PCIe 5.0 0
PCIe 4.0 1
PCIe 3.0 2
Slots x16 2
Slots x8 0
Slots x4 0
Slots x1 1
Almacenamiento
Puertos SATA III 6
Detalle SATA 6x SATA 6Gb/s
Ranuras M.2 3
Generación M.2 PCIe 4.0, PCIe 3.0+SATA, PCIe 3.0+SATA
Tallas M.2 2260/2280/22110, 2260/2280/22110, 2260/2280/22110
RAID RAID 0/1/5/10
Conectividad Inalámbrica y Red
LAN Realtek 2.5GbE LAN chip
WiFi Wi-Fi 6
Bluetooth 5.1
Audio
Audio Realtek ALC1220

Datos de las especificaciones publicadas por el fabricante. Los campos que el fabricante no publica no aparecen.

Conectores

Panel trasero 20

USB 10
  • 1× USB tipo C (USB 3.2 Gen 2x2)
  • 2× USB 3.2 Gen 2 tipo A
  • 3× USB 3.2 Gen 1
  • 4× USB 2.0
Vídeo 1
  • 1× DisplayPort
Red 3
  • 2× Antena SMA (2T2R)
  • 1× RJ-45
Audio 6
  • 1× Salida S/PDIF óptica
  • 5× Jacks de audio

Internos 33

Alimentación 3
  • 1× ATX principal de 24 pines
  • 1× ATX 12V de 8 pines
  • 1× ATX 12V de 4 pines
Ventiladores y bomba 6
  • 1× Ventilador CPU
  • 1× Ventilador CPU para refrigeración líquida
  • 3× Ventilador de sistema
  • 1× Ventilador de sistema / bomba
USB internos 6
  • 1× USB tipo C (USB 3.2 Gen 2)
  • 1× USB 3.2 Gen1
  • 2× USB 2.0
  • 2× Tarjeta Thunderbolt
Almacenamiento 9
  • 6× SATA 6Gb/s
  • 3× M.2 (Socket 3)
Iluminación 4
  • 2× ARGB
  • 2× RGB
Panel frontal y audio 2
  • 1× Panel frontal
  • 1× Audio frontal
Botones y jumpers 2
  • 1× Jumper Clear CMOS
  • 1× Botón Q-Flash Plus
Otros 1
  • 1× TPM (solo módulo GC-TPM2.0 SPI / GC-TPM2.0 SPI 2.0)

Puertos y conectores que publica el fabricante, agrupados por tipo. Pasa el ratón por encima de uno para ver cómo lo escribe el fabricante.

Familia

Otras placas Gigabyte con chipset Z590 17 modelos

Modelo Comparar FormatoRanuras RAMM.2Wi-Fi
Z590 AORUS ELITE (Rev. 1.0) ATX43No
Z590 AORUS ELITE AX (Rev. 1.0) esta ATX43Wi-Fi 6
Z590 AORUS MASTER (Rev. 1.0) ATX43Wi-Fi 6E
Z590 AORUS PRO AX (Rev. 1.0) ATX44Wi-Fi 6
Z590 AORUS TACHYON (Rev. 1.0) E-ATX22Wi-Fi 6E
Z590 AORUS ULTRA (Rev. 1.0) ATX43Wi-Fi 6
Z590 AORUS XTREME (Rev. 1.0) E-ATX43Wi-Fi 6E
Z590 AORUS XTREME WATERFORCE (Rev. 1.0) E-ATX43Wi-Fi 6E
Z590 D (Rev. 1.0) ATX42No
Z590 GAMING X (Rev. 1.x) ATX42No
Z590 UD (Rev. 1.0) ATX43No
Z590 UD AC (Rev. 1.x) ATX43Wi-Fi 5 (802.11a/b/g/n/ac)
Z590 VISION D (Rev. 1.0) ATX43Wi-Fi 6
Z590I AORUS ULTRA (Rev. 1.0) Mini ITX22Wi-Fi 6
Z590I VISION D (Rev. 1.0) Mini ITX22Wi-Fi 6
Z590M (Rev. 1.0) Micro ATX42No
Z590M GAMING X (Rev. 1.0) Micro ATX42No

Preguntas frecuentes

¿Qué procesadores admite la Gigabyte Z590 AORUS ELITE AX (Rev. 1.0)?

Usa socket LGA1200, así que admite procesadores de ese socket: 68 del catálogo de PCinfo. Conviene comprobar la lista de soporte oficial del fabricante, porque algunos modelos necesitan una BIOS concreta.

¿Qué memoria RAM admite la Gigabyte Z590 AORUS ELITE AX (Rev. 1.0)?

Admite memoria DDR4 en 4 ranuras, hasta 128 GB.
