MSI MEG Z690 UNIFY-X — especificaciones y compatibilidad

Resumen

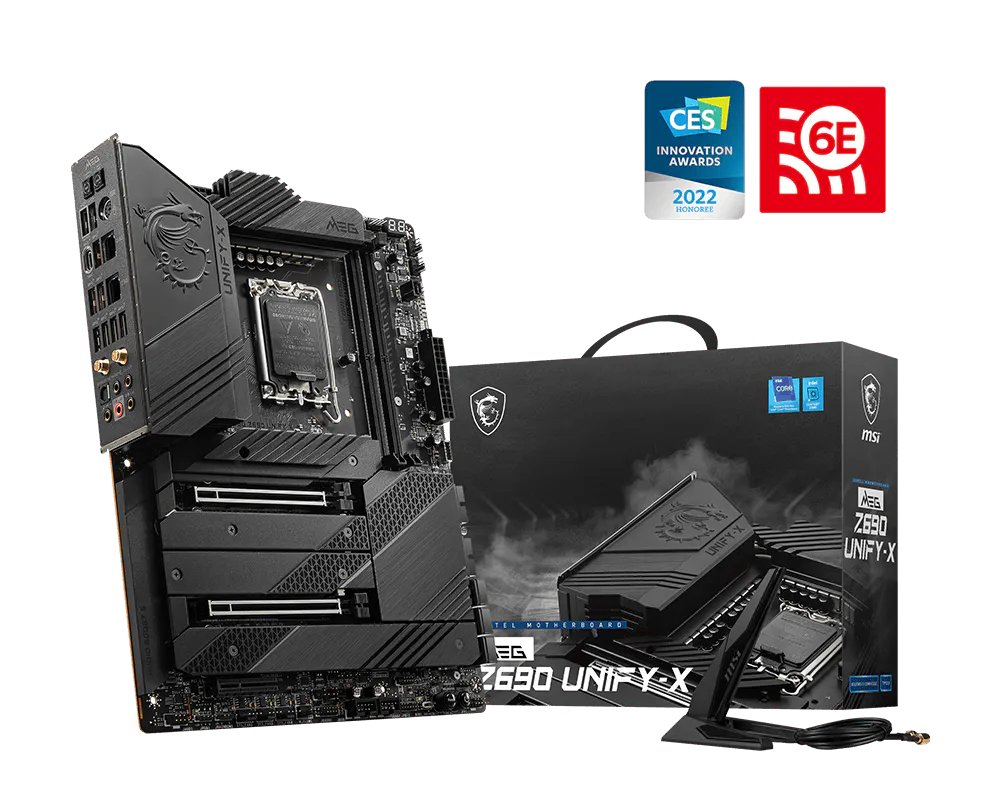

MSI MEG Z690 UNIFY-X es una placa base ATX de MSI con socket LGA1700 y chipset Z690. Usa memoria DDR5 en 2 ranuras, hasta 96 GB y velocidades de hasta 6.800 MT/s con overclock. Para almacenamiento y ampliación ofrece 5 ranuras M.2, 6 puertos SATA y 2 ranuras PCIe x16. En conectividad lleva Intel I225-V 2.5Gbps, Wi-Fi 6E y Bluetooth 5.2. En el catálogo hay 13 variantes más de su familia, que puedes ver más abajo.

Compatibilidad

¿Es compatible con…?

Mismas reglas que el configurador. Si un dato no está publicado, se dice en vez de suponerlo.

Procesadores compatibles

Acepta procesadores de socket LGA1700: 91 del catálogo encajan.

Compruébalo con tu equipo

El configurador avisa si esta pieza no encaja con el resto de tu montaje, y calcula el consumo total.

Abrir el configurador

En el catálogo

RAM máxima 96 GB Por encima del 27 % igual que el 1 % · de 1.431 placas base con este dato
Velocidad RAM (OC) 6.800 MT/s Por encima del 48 % igual que menos del 1 % · de 999 placas base con este dato
Ranuras M.2 5 Por encima del 94 % igual que el 5 % · de 1.322 placas base con este dato
Puertos SATA 6 Por encima del 77 % igual que el 20 % · de 1.406 placas base con este dato

Es un recuento sobre el catálogo de PCinfo: cuántas piezas tienen un valor menor o igual. No dice si es mejor o peor; en consumo o ruido, estar por encima no es una ventaja.

Especificaciones

Identificación del Producto
Fabricante	MSI
Factor de Forma	ATX
Dimensiones	30.5cm x 24.4cm

Plataforma (CPU y Chipset)
Socket CPU	LGA1700
Chipset	Z690

Memoria RAM
Tipo de RAM	DDR5
Ranuras RAM	2
Dual Channel	Si
Capacidad Máx. RAM	96 GB
Vel. mín. JEDEC	4800 MHz
Vel. máx. JEDEC	4800 MHz
Vel. máx. OC	6800 MHz

Ranuras de Expansión (PCIe)
Slots PCIe totales	3
PCIe 5.0	0
PCIe 4.0	0
PCIe 3.0	3
Slots x16	2
Slots x8	0
Slots x4	1
Slots x1	0

Almacenamiento
Puertos SATA III	6
Detalle SATA	6x SATA 6Gb/s
Ranuras M.2	5
Generación M.2	PCIe 4.0, PCIe 4.0, PCIe 4.0+SATA, PCIe 3.0, PCIe 4.0
Tallas M.2	2260/2280, 2260/2280, 2260/2280/22110, 2260/2280, 2260/2280
RAID	RAID 0/1/5/10

Conectividad Inalámbrica y Red
LAN	Intel I225-V 2.5Gbps
WiFi	Wi-Fi 6E
Bluetooth	5.2

Audio
Audio	Realtek ALC4080

Datos de las especificaciones publicadas por el fabricante. Los campos que el fabricante no publica no aparecen.

Conectores

Panel trasero 10

USB 3

1× USB 3.2 Gen 2 10Gbps (tipo A)
1× USB 2.0
1× USB 3.2 Gen 2x2 20Gbps (tipo C)

Red 2

1× 2.5G LAN
1× Wi-Fi / Bluetooth

Audio 2

1× HD Audio
1× Salida S/PDIF óptica

Puertos antiguos 1

1× PS/2 teclado/ratón

Botones 2

1× Botón Clear CMOS
1× Botón Flash BIOS

Internos 39

Alimentación 3

1× ATX principal de 24 pines
2× ATX 12V de 8 pines

Ventiladores y bomba 8

1× Ventilador CPU (4 pines)
1× Bomba (4 pines)
6× Ventilador de chasis (4 pines)

USB internos 5

1× USB 3.2 Gen 2x2 20Gbps tipo C
2× USB 3.2 Gen 1 5Gbps (+4 puertos USB 3.2 Gen 1 5Gbps)
2× USB 2.0 (+4 puertos USB 2.0)

Almacenamiento 11

6× SATA 6Gb/s
5× M.2 (M-Key)

Panel frontal y audio 3

1× Audio frontal
2× Panel del sistema

Otros 9

1× Intrusión de chasis
2× 2 pines Sensor de temperaturas
1× Caudal de agua
1× V-check point
1× TPM
1× Controlador de ajuste
1× Debug
1× TBT (admite RTD3)

Puertos y conectores que publica el fabricante, agrupados por tipo. Pasa el ratón por encima de uno para ver cómo lo escribe el fabricante.

Familia

Otras placas MSI con chipset Z690 14 modelos

Modelo	Formato	Memoria	Ranuras RAM	M.2	Wi-Fi
MAG Z690 TOMAHAWK WIFI	ATX	DDR4	4	4	Wi-Fi 6E
MAG Z690 TOMAHAWK WIFI DDR4	ATX	DDR4	4	4	Wi-Fi 6
MAG Z690 TORPEDO	ATX	DDR4	4	4	No
MEG Z690 ACE	E-ATX	DDR5	4	5	Wi-Fi 6E
MEG Z690 GODLIKE	E-ATX	DDR5	4	6	Wi-Fi 6E
MEG Z690 UNIFY	ATX	DDR5	4	5	Wi-Fi 6E
MEG Z690 UNIFY-X esta	ATX	DDR5	2	5	Wi-Fi 6E
MPG X870E CARBON WIFI	ATX	DDR5	4	5	Wi-Fi 6E
MPG Z690 CARBON WIFI	ATX	DDR5	4	5	Wi-Fi 6E
MPG Z690 EDGE WIFI	ATX	DDR5	4	4	Wi-Fi 6E
MPG Z690 EDGE WIFI DDR4	ATX	DDR5	4	4	Wi-Fi 6
MPG Z690 FORCE WIFI	ATX	DDR5	4	5	Wi-Fi 6E
PRO Z690-A WIFI	ATX	DDR5	4	4	Wi-Fi 6E
PRO Z690-A WIFI DDR4	ATX	DDR4	4	4	Wi-Fi 6

Preguntas frecuentes

¿Qué procesadores admite la MSI MEG Z690 UNIFY-X?

Usa socket LGA1700, así que admite procesadores de ese socket: 91 del catálogo de PCinfo. Conviene comprobar la lista de soporte oficial del fabricante, porque algunos modelos necesitan una BIOS concreta.

¿Qué memoria RAM admite la MSI MEG Z690 UNIFY-X?

Admite memoria DDR5 en 2 ranuras, hasta 96 GB.

Estas respuestas se calculan con los datos del catálogo. Puedes ver cómo hacemos cada cálculo.
