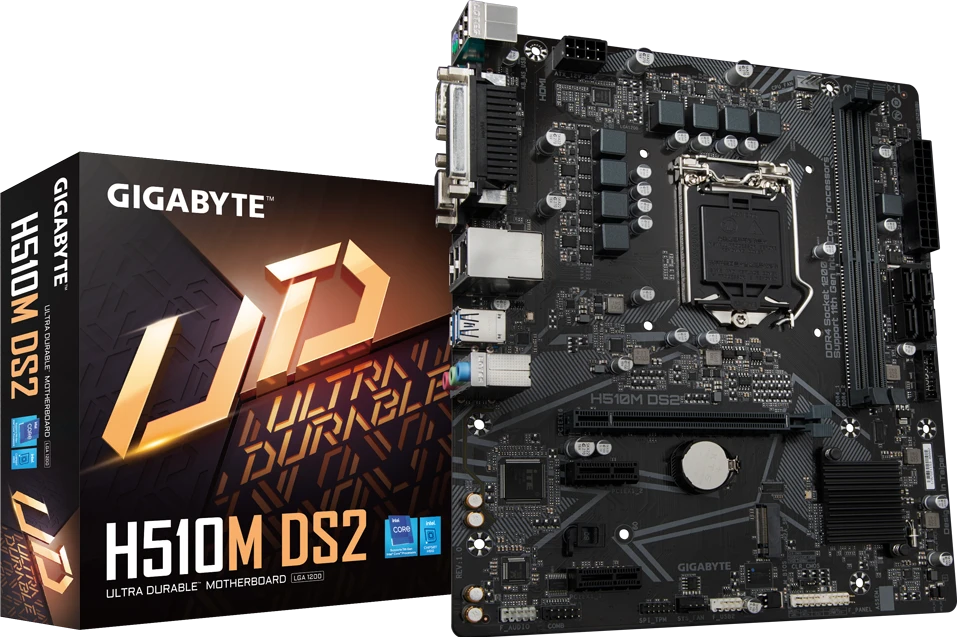

Gigabyte H510M DS2 (Rev. 1.0/1.1)

Placa base · Gigabyte

Gigabyte H510M DS2 (Rev. 1.0/1.1)

  • SocketLGA1200
  • ChipsetH510
  • FormatoMicro ATX
  • Tipo de memoriaDDR4
Montar un PC con esto Comparar con otros
Buscar en Amazon

Resumen

Gigabyte H510M DS2 (Rev. 1.0/1.1) es una placa base Micro ATX de Gigabyte con socket LGA1200 y chipset H510. Usa memoria DDR4 en 2 ranuras, hasta 64 GB. Para almacenamiento y ampliación ofrece 1 ranuras M.2, 4 puertos SATA y 1 ranuras PCIe x16. En conectividad lleva Realtek GbE LAN chip (1 Gbps/100 Mbps. En el catálogo hay 21 variantes más de su familia, que puedes ver más abajo.

Compatibilidad

¿Es compatible con…?

Mismas reglas que el configurador. Si un dato no está publicado, se dice en vez de suponerlo.

Procesadores compatibles

Acepta procesadores de socket LGA1200: 68 del catálogo encajan.

Compruébalo con tu equipo

El configurador avisa si esta pieza no encaja con el resto de tu montaje, y calcula el consumo total.

Abrir el configurador

En el catálogo

  • RAM máxima 64 GB Por encima del 10 % igual que el 17 % · de 1.431 placas base con este dato
  • Ranuras M.2 1 Empata con el valor más bajo de 1.322 placas base con este dato
  • Puertos SATA 4 Por encima del 9 % igual que el 68 % · de 1.406 placas base con este dato

Es un recuento sobre el catálogo de PCinfo: cuántas piezas tienen un valor menor o igual. No dice si es mejor o peor; en consumo o ruido, estar por encima no es una ventaja.

Especificaciones

Identificación del Producto
Fabricante Gigabyte
Factor de Forma Micro ATX
Dimensiones 244mm x 210mm
Plataforma (CPU y Chipset)
Socket CPU LGA1200
Chipset H510
Memoria RAM
Tipo de RAM DDR4
Ranuras RAM 2
Dual Channel Si
Capacidad Máx. RAM 64 GB
Vel. mín. JEDEC 2133 MHz
Vel. máx. JEDEC 3200 MHz
Ranuras de Expansión (PCIe)
Slots PCIe totales 3
PCIe 5.0 0
PCIe 4.0 1
PCIe 3.0 2
Slots x16 1
Slots x8 0
Slots x4 0
Slots x1 2
Almacenamiento
Puertos SATA III 4
Detalle SATA 4x SATA 6Gb/s
Ranuras M.2 1
Generación M.2 PCIe 3.0+SATA
Tallas M.2 2260/2280
Conectividad Inalámbrica y Red
LAN Realtek GbE LAN chip (1 Gbps/100 Mbps
WiFi No
Bluetooth No
Audio
Audio Realtek Audio CODEC High Definition Audio

Datos de las especificaciones publicadas por el fabricante. Los campos que el fabricante no publica no aparecen.

Conectores

Panel trasero 14

USB 6
  • 2× USB 3.2 Gen 1
  • 4× USB 2.0
Vídeo 1
  • 1× VGA (D-Sub)
Red 1
  • 1× RJ-45
Audio 3
  • 3× Jacks de audio
Puertos antiguos 3
  • 1× PS/2 teclado/ratón
  • 1× Puerto serie
  • 1× Puerto paralelo

Internos 15

Alimentación 2
  • 1× ATX principal de 24 pines
  • 1× ATX 12V de 8 pines
Ventiladores y bomba 2
  • 1× Ventilador CPU
  • 1× Ventilador de sistema
USB internos 2
  • 1× USB 3.2 Gen 1
  • 1× USB 2.0
Almacenamiento 4
  • 4× SATA 6Gb/s
Panel frontal y audio 2
  • 1× Panel frontal
  • 1× Audio frontal
Botones y jumpers 1
  • 1× Jumper Clear CMOS
Puertos antiguos 1
  • 1× Puerto serie
Otros 1
  • 1× TPM (solo módulo GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0)

Puertos y conectores que publica el fabricante, agrupados por tipo. Pasa el ratón por encima de uno para ver cómo lo escribe el fabricante.

Familia

Otras placas Gigabyte con chipset H510 22 modelos

Modelo Comparar
H410M DS2V V3 (Rev. 1.0)
H410M DS2V V3 (Rev. 1.1/1.3)
H410M H V3 (Rev. 1.0/1.2)
H410M H V3 (Rev. 1.1/1.3)
H410M S2 V3 (Rev. 1.0/1.2)
H410M S2 V3 (Rev. 1.1/1.3)
H410M S2H V3 (Rev. 1.0/1.2)
H410M S2H V3 (Rev. 1.1/1.3)
H510M A (Rev. 1.0)
H510M DS2 (Rev. 1.0/1.1) esta
H510M DS2V (Rev. 1.0/1.2/1.5)
H510M DS2V (Rev. 1.3/1.6)
H510M H (Rev. 1.0/1.1/1.5)
H510M H (Rev. 1.3/1.6)
H510M HD3P (Rev. 1.0)
H510M K (Rev. 1.0)
H510M S2 (Rev. 1.0/1.1/1.2)
H510M S2 (Rev. 1.3)
H510M S2H (Rev. 1.0/1.1/1.2)
H510M S2H V2 (Rev. 1.0)
H510M S2H V2 (Rev. 1.3)
H510M S2P (Rev. 1.0/1.2)

Las especificaciones del catálogo son iguales en todos: cambia solo el acabado.

Preguntas frecuentes

¿Qué procesadores admite la Gigabyte H510M DS2 (Rev. 1.0/1.1)?

Usa socket LGA1200, así que admite procesadores de ese socket: 68 del catálogo de PCinfo. Conviene comprobar la lista de soporte oficial del fabricante, porque algunos modelos necesitan una BIOS concreta.

¿Qué memoria RAM admite la Gigabyte H510M DS2 (Rev. 1.0/1.1)?

Admite memoria DDR4 en 2 ranuras, hasta 64 GB.

Estas respuestas se calculan con los datos del catálogo. Puedes ver cómo hacemos cada cálculo.
