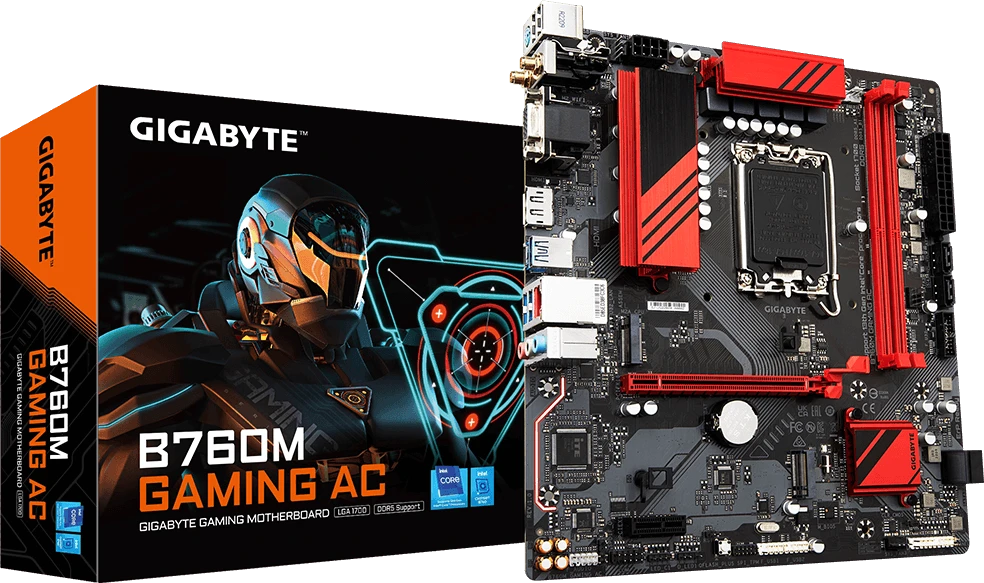

Gigabyte B760M GAMING AC (Rev. 1.0/1.1)

Placa base · Gigabyte

Gigabyte B760M GAMING AC (Rev. 1.0/1.1)

  • SocketLGA1700
  • ChipsetB760
  • FormatoMicro ATX
  • Tipo de memoriaDDR5
Montar un PC con esto Comparar con otros
Buscar en Amazon

Resumen

Gigabyte B760M GAMING AC (Rev. 1.0/1.1) es una placa base Micro ATX de Gigabyte con socket LGA1700 y chipset B760. Usa memoria DDR5 en 2 ranuras, hasta 128 GB y velocidades de hasta 8.000 MT/s con overclock. Para almacenamiento y ampliación ofrece 2 ranuras M.2, 4 puertos SATA y 1 ranuras PCIe x16. En conectividad lleva Realtek 2.5GbE LAN chip, Wi-Fi (802.11a) y Bluetooth 5.0. En el catálogo hay 83 variantes más de su familia, que puedes ver más abajo.

Compatibilidad

¿Es compatible con…?

Mismas reglas que el configurador. Si un dato no está publicado, se dice en vez de suponerlo.

Procesadores compatibles

Acepta procesadores de socket LGA1700: 91 del catálogo encajan.

Compruébalo con tu equipo

El configurador avisa si esta pieza no encaja con el resto de tu montaje, y calcula el consumo total.

Abrir el configurador

En el catálogo

  • RAM máxima 128 GB Por encima del 28 % igual que el 38 % · de 1.431 placas base con este dato
  • Velocidad RAM (OC) 8.000 MT/s Por encima del 65 % igual que el 14 % · de 999 placas base con este dato
  • Ranuras M.2 2 Por encima del 23 % igual que el 40 % · de 1.322 placas base con este dato
  • Puertos SATA 4 Por encima del 9 % igual que el 68 % · de 1.406 placas base con este dato

Es un recuento sobre el catálogo de PCinfo: cuántas piezas tienen un valor menor o igual. No dice si es mejor o peor; en consumo o ruido, estar por encima no es una ventaja.

Especificaciones

Identificación del Producto
Fabricante Gigabyte
Factor de Forma Micro ATX
Dimensiones 244mm x 225mm
Plataforma (CPU y Chipset)
Socket CPU LGA1700
Chipset B760
Memoria RAM
Tipo de RAM DDR5
Ranuras RAM 2
Dual Channel Si
Capacidad Máx. RAM 128 GB
Vel. mín. JEDEC 4000 MHz
Vel. máx. JEDEC 4800 MHz
Vel. máx. OC 8000 MHz
Ranuras de Expansión (PCIe)
Slots PCIe totales 2
PCIe 5.0 0
PCIe 4.0 1
PCIe 3.0 1
Slots x16 1
Slots x8 0
Slots x4 0
Slots x1 1
Almacenamiento
Puertos SATA III 4
Detalle SATA 4x SATA 6Gb/s
Ranuras M.2 2
Generación M.2 PCIe 4.0, PCIe 4.0+SATA
Tallas M.2 2280 / 2280
RAID RAID 0/1/5/10
Conectividad Inalámbrica y Red
LAN Realtek 2.5GbE LAN chip
WiFi Wi-Fi (802.11a)
Bluetooth 5
Audio
Audio Realtek Audio CODEC High Definition Audio

Datos de las especificaciones publicadas por el fabricante. Los campos que el fabricante no publica no aparecen.

Conectores

Panel trasero 16

USB 6
  • 2× USB 2.0
  • 3× USB 3.2 Gen 1
  • 1× USB tipo C (USB 3.2 Gen 1)
Vídeo 3
  • 1× VGA (D-Sub)
  • 1× HDMI
  • 1× DisplayPort
Red 3
  • 2× Antena SMA (1T1R)
  • 1× RJ-45
Audio 3
  • 3× Jacks de audio
Puertos antiguos 1
  • 1× PS/2 teclado/ratón

Internos 25

Alimentación 2
  • 1× ATX principal de 24 pines
  • 1× ATX 12V de 8 pines
Ventiladores y bomba 4
  • 1× Ventilador CPU
  • 3× Ventilador de sistema
USB internos 3
  • 1× USB 3.2 Gen 1
  • 2× USB 2.0
Almacenamiento 6
  • 2× M.2 (Socket 3)
  • 4× SATA 6Gb/s
Iluminación 2
  • 1× ARGB
  • 1× RGB
Panel frontal y audio 3
  • 1× Panel frontal
  • 1× Audio frontal
  • 1× Salida S/PDIF
Botones y jumpers 3
  • 1× Botón Q-Flash Plus
  • 1× Jumper de reinicio
  • 1× Jumper Clear CMOS
Puertos antiguos 1
  • 1× Puerto serie
Otros 1
  • 1× TPM (solo módulo GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0/GC-TPM2.0 SPI V2)

Puertos y conectores que publica el fabricante, agrupados por tipo. Pasa el ratón por encima de uno para ver cómo lo escribe el fabricante.

Familia

Otras placas Gigabyte con chipset B760 84 modelos

Modelo Comparar FormatoMemoriaRanuras RAMM.2Wi-Fi
B660M K DDR4 (Rev. 1.0) Micro ATXDDR421No
B760 AORUS ELITE (Rev. 1.0) ATXDDR543No
B760 AORUS ELITE AX (Rev. 1.x) ATXDDR543Wi-Fi 6E
B760 AORUS ELITE AX DDR4 (Rev. 1.x) ATXDDR443Wi-Fi 6E
B760 AORUS ELITE DDR4 (Rev. 1.0) ATXDDR443No
B760 AORUS MASTER DDR4 (Rev. 1.0) ATXDDR443Wi-Fi 6E
B760 DS3H (Rev. 1.0) ATXDDR542No
B760 DS3H AC (Rev. 1.0/1.1) ATXDDR542Wi-Fi (802.11a)
B760 DS3H AC DDR4 (Rev. 1.x) ATXDDR442Wi-Fi (802.11a)
B760 DS3H AX (Rev. 1.x) ATXDDR542Wi-Fi 6E
B760 DS3H AX DDR4 (Rev. 1.x) ATXDDR442Wi-Fi 6E
B760 DS3H AX V2 (Rev. 1.0) ATXDDR542Wi-Fi 6
B760 DS3H DDR4 (Rev. 1.0) ATXDDR442No
B760 DS3H GEN5 ATXDDR542No
B760 DS3H WIFI6E GEN5 ATXDDR542Wi-Fi 6E
B760 GAMING X (Rev. 1.0) ATXDDR543No
B760 GAMING X AX (Rev. 1.x) ATXDDR543Wi-Fi 6E
B760 GAMING X DDR4 (Rev. 1.0) ATXDDR443No
B760 GAMING X DDR4 GEN5 ATXDDR443No
B760 GAMING X GEN5 ATXDDR543No
B760 GAMING X WIFI6E GEN5 ATXDDR543Wi-Fi 6E
B760I AORUS PRO (Rev. 1.x) Mini ITXDDR522Wi-Fi 6E
B760M AORUS ELITE (Rev. 1.x) Micro ATXDDR542No
B760M AORUS ELITE AX (Rev. 1.x) Micro ATXDDR542Wi-Fi 6E
B760M AORUS ELITE DDR4 (Rev. 1.x) Micro ATXDDR442No
B760M AORUS ELITE DDR4 GEN5 Micro ATXDDR442No
B760M AORUS ELITE GEN5 Micro ATXDDR542No
B760M AORUS ELITE WIFI6E DDR4 GEN5 Micro ATXDDR442Wi-Fi 6E
B760M AORUS ELITE WIFI6E GEN5 Micro ATXDDR542Wi-Fi 6E
B760M AORUS ELITE X AX Micro ATXDDR542Wi-Fi 6E
B760M AORUS PRO (Rev. 1.0) Micro ATXDDR542No
B760M AORUS PRO AX (Rev. 1.x) Micro ATXDDR542Wi-Fi 6E
B760M AORUS PRO DDR4 (Rev. 1.0) Micro ATXDDR442No
B760M C (Rev. 1.0) Micro ATXDDR544Wi-Fi (802.11a)
B760M C (Rev. 1.1/1.2/1.3) Micro ATXDDR544Wi-Fi (802.11a)
B760M C V2 (Rev. 1.0) Micro ATXDDR544Wi-Fi 6 (802.11a/b/g/n/ac/ax)
B760M C V3 Micro ATXDDR544Wi-Fi 6
B760M D (Rev. 1.0) Micro ATXDDR522No
B760M D2H (Rev. 1.0) Micro ATXDDR522No
B760M D2H DDR4 (Rev. 1.0) Micro ATXDDR422No
B760M D3H (Rev. 1.x) Micro ATXDDR542No
B760M D3H DDR4 (Rev. 1.0) Micro ATXDDR442No
B760M D3HP Micro ATXDDR542No
B760M D3HP DDR4 Micro ATXDDR442No
B760M D3HP WIFI6 Micro ATXDDR542Wi-Fi 6
B760M D DDR4 (Rev. 1.0) Micro ATXDDR422No
B760M DS3H (Rev. 1.0) Micro ATXDDR542No
B760M DS3H AX (Rev. 1.x) Micro ATXDDR542Wi-Fi 6E
B760M DS3H AX DDR4 (Rev. 1.x) Micro ATXDDR442Wi-Fi 6E
B760M DS3H DDR4 (Rev. 1.0) Micro ATXDDR442No
B760M DS3H DDR4 GEN5 Micro ATXDDR442No
B760M DS3H GEN5 Micro ATXDDR542No
B760M DS3H WIFI6E DDR4 GEN5 Micro ATXDDR442Wi-Fi 6E
B760M DS3H WIFI6E GEN5 Micro ATXDDR542Wi-Fi 6E
B760M E (Rev. 1.0) Micro ATXDDR522No
B760M GAMING (Rev. 1.0) Micro ATXDDR522No
B760M GAMING (Rev. 1.2) Micro ATXDDR522No
B760M GAMING AC (Rev. 1.0/1.1) esta Micro ATXDDR522Wi-Fi (802.11a)
B760M GAMING AC (Rev. 1.2/1.3) Micro ATXDDR522Wi-Fi (802.11a)
B760M GAMING AC DDR4 (Rev. 1.x) Micro ATXDDR422Wi-Fi (802.11a)
B760M GAMING AC DDR4 GEN5 Micro ATXDDR422Wi-Fi (802.11a)
B760M GAMING DDR4 (Rev. 1.x) Micro ATXDDR422No
B760M GAMING PLUS WIFI DDR4 (Rev. 1.0) Micro ATXDDR442Wi-Fi 6
B760M GAMING PLUS WIFI DDR4 (Rev. 1.1) Micro ATXDDR442Wi-Fi 6
B760M GAMING WIFI (Rev. 1.2/1.4) Micro ATXDDR522Wi-Fi (802.11a)
B760M GAMING WIFI6 PLUS GEN5 Micro ATXDDR522Wi-Fi 6
B760M GAMING WIFI6E GEN5 Micro ATXDDR522Wi-Fi 6E
B760M GAMING WIFI PLUS (Rev. 1.1) Micro ATXDDR522Wi-Fi (802.11a)
B760M GAMING X (Rev. 1.0) Micro ATXDDR542No
B760M GAMING X AX (Rev. 1.x) Micro ATXDDR542Wi-Fi 6E
B760M GAMING X AX DDR4 Micro ATXDDR442Wi-Fi 6E
B760M GAMING X DDR4 (Rev. 1.0) Micro ATXDDR442No
B760M GAMING X DDR4 GEN5 Micro ATXDDR442No
B760M GAMING X GEN5 Micro ATXDDR542No
B760M GAMING X WIFI6E DDR4 GEN5 Micro ATXDDR442Wi-Fi 6E
B760M GAMING X WIFI6E GEN5 Micro ATXDDR542Wi-Fi 6E
B760M G AX (Rev. 1.0) Micro ATXDDR522Wi-Fi 6E
B760M H (Rev. 1.0) Micro ATXDDR522No
B760M H DDR4 (Rev. 1.0) Micro ATXDDR422No
B760M H V2 Micro ATXDDR521No
B760M K DDR4 (Rev. 1.0) Micro ATXDDR422No
B760M K V2 DDR4 Micro ATXDDR421No
B760M POWER (Rev. 1.0) Micro ATXDDR522No
B760M POWER DDR4 (Rev. 1.0) Micro ATXDDR422No

Preguntas frecuentes

¿Qué procesadores admite la Gigabyte B760M GAMING AC (Rev. 1.0/1.1)?

Usa socket LGA1700, así que admite procesadores de ese socket: 91 del catálogo de PCinfo. Conviene comprobar la lista de soporte oficial del fabricante, porque algunos modelos necesitan una BIOS concreta.

¿Qué memoria RAM admite la Gigabyte B760M GAMING AC (Rev. 1.0/1.1)?

Admite memoria DDR5 en 2 ranuras, hasta 128 GB.
