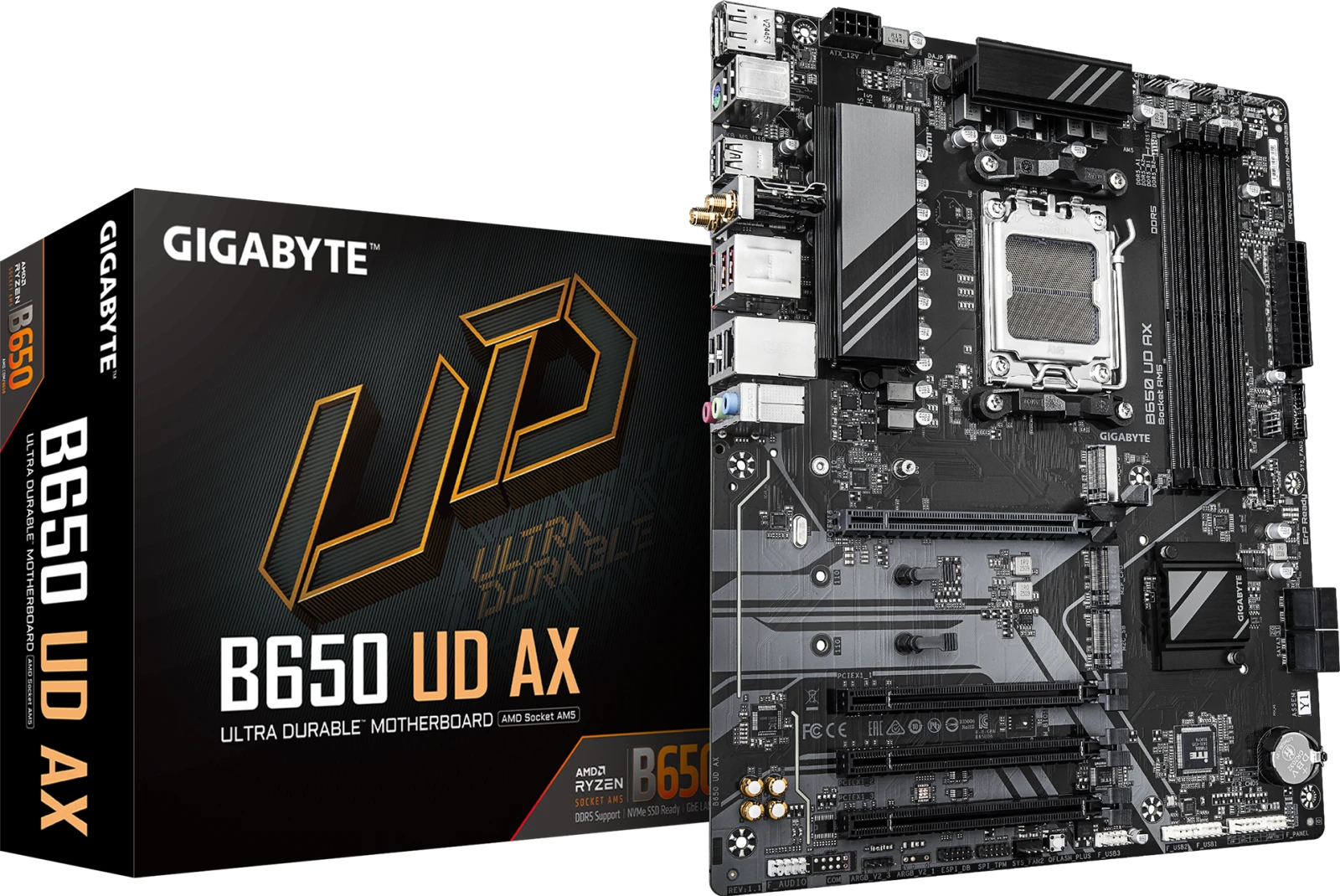

Gigabyte B650 UD AX (Rev. 1.1)

Placa base · Gigabyte

Gigabyte B650 UD AX (Rev. 1.1)

  • SocketAM5
  • ChipsetB650
  • FormatoATX
  • Tipo de memoriaDDR5
Montar un PC con esto Comparar con otros
170,17 € En stock

Resumen

Gigabyte B650 UD AX (Rev. 1.1) es una placa base ATX de Gigabyte con socket AM5 y chipset B650. Usa memoria DDR5 en 4 ranuras, hasta 256 GB y velocidades de hasta 8.000 MT/s con overclock. Para almacenamiento y ampliación ofrece 3 ranuras M.2, 4 puertos SATA y 1 ranuras PCIe x16. En conectividad lleva Realtek RTL8111H GbE LAN chip (1 Gbps, Wi-Fi 6 y Bluetooth 5.3. En el catálogo hay 85 variantes más de su familia, que puedes ver más abajo.

Compatibilidad

¿Es compatible con…?

Mismas reglas que el configurador. Si un dato no está publicado, se dice en vez de suponerlo.

Procesadores compatibles

Acepta procesadores de socket AM5: 61 del catálogo encajan.

Compruébalo con tu equipo

El configurador avisa si esta pieza no encaja con el resto de tu montaje, y calcula el consumo total.

Abrir el configurador

En el catálogo

  • RAM máxima 256 GB Por encima del 71 % igual que el 28 % · de 1.431 placas base con este dato
  • Velocidad RAM (OC) 8.000 MT/s Por encima del 65 % igual que el 14 % · de 999 placas base con este dato
  • Ranuras M.2 3 Por encima del 63 % igual que el 19 % · de 1.322 placas base con este dato
  • Puertos SATA 4 Por encima del 9 % igual que el 68 % · de 1.406 placas base con este dato

Es un recuento sobre el catálogo de PCinfo: cuántas piezas tienen un valor menor o igual. No dice si es mejor o peor; en consumo o ruido, estar por encima no es una ventaja.

Especificaciones

Identificación del Producto
Fabricante Gigabyte
Factor de Forma ATX
Dimensiones 305mm x 244mm
Plataforma (CPU y Chipset)
Socket CPU AM5
Chipset B650
Memoria RAM
Tipo de RAM DDR5
Ranuras RAM 4
Dual Channel Si
Capacidad Máx. RAM 256 GB
Vel. mín. JEDEC 4800 MHz
Vel. máx. JEDEC 5200 MHz
Vel. máx. OC 8000 MHz
Ranuras de Expansión (PCIe)
Slots PCIe totales 1
PCIe 5.0 0
PCIe 4.0 0
PCIe 3.0 1
Slots x16 1
Slots x8 0
Slots x4 0
Slots x1 0
Almacenamiento
Puertos SATA III 4
Detalle SATA 4x SATA 6Gb/s
Ranuras M.2 3
Generación M.2 PCIe 5.0, PCIe 4.0+SATA, PCIe 4.0
Tallas M.2 2280/2580/22110/25110, 2280/22110, 2280/22110
RAID RAID 0/1/10
Conectividad Inalámbrica y Red
LAN Realtek RTL8111H GbE LAN chip (1 Gbps
WiFi Wi-Fi 6
Bluetooth 5.3
Audio
Audio ALC897

Datos de las especificaciones publicadas por el fabricante. Los campos que el fabricante no publica no aparecen.

Conectores

Panel trasero 18

USB 9
  • 1× USB tipo C (USB 3.2 Gen 1)
  • 2× USB 3.2 Gen 2 tipo A
  • 6× USB 2.0
Vídeo 2
  • 1× DisplayPort
  • 1× HDMI
Red 3
  • 2× Antena SMA (1T1R)
  • 1× RJ-45
Audio 3
  • 3× Jacks de audio
Puertos antiguos 1
  • 1× PS/2 teclado/ratón

Internos 27

Alimentación 2
  • 1× ATX principal de 24 pines
  • 1× ATX 12V de 8 pines
Ventiladores y bomba 5
  • 1× Ventilador CPU
  • 1× Ventilador CPU / bomba
  • 2× Ventilador de sistema
  • 1× Ventilador de sistema / bomba
USB internos 5
  • 1× USB tipo C (USB 3.2 Gen 1)
  • 1× USB 3.2 Gen 1
  • 3× USB 2.0
Almacenamiento 7
  • 3× M.2 (Socket 3)
  • 4× SATA 6Gb/s
Iluminación 2
  • 1× ARGB Gen2
  • 1× RGB
Panel frontal y audio 2
  • 1× Panel frontal
  • 1× Audio frontal
Botones y jumpers 2
  • 1× Botón Q-Flash Plus
  • 1× Jumper Clear CMOS
Puertos antiguos 1
  • 1× Puerto serie
Otros 1
  • 1× TPM (solo módulo GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0/GC-TPM2.0 SPI V2)

Puertos y conectores que publica el fabricante, agrupados por tipo. Pasa el ratón por encima de uno para ver cómo lo escribe el fabricante.

Familia

Otras placas Gigabyte con chipset B650 86 modelos

Modelo Comparar FormatoRanuras RAMM.2Wi-Fi
B650 AERO G (Rev. 1.0) ATX43Wi-Fi 6E
B650 AORUS ELITE (Rev. 1.0) ATX43No
B650 AORUS ELITE (Rev. 1.2) ATX43No
B650 AORUS ELITE AX (Rev. 1.0/1.1) ATX43Wi-Fi 6E
B650 AORUS ELITE AX (Rev. 1.2) ATX43Wi-Fi 6E
B650 AORUS ELITE AX ICE ATX43Wi-Fi 6E
B650 AORUS ELITE AX V2 ATX43Wi-Fi 6E
B650 AORUS ELITE V2 ATX43No
B650 AORUS PRO AX (Rev. 1.x) ATX43Wi-Fi 6E
B650 EAGLE (Rev. 1.2) ATX43No
B650 EAGLE AX (Rev. 1.0/1.1) ATX43Wi-Fi 6E
B650 EAGLE AX (Rev. 1.2) ATX43Wi-Fi 6E
B650 GAMING X (Rev. 1.0/1.1/1.2) ATX43No
B650 GAMING X (Rev. 1.3) ATX43No
B650 GAMING X (Rev. 1.5) ATX43No
B650 GAMING X AX (Rev. 1.0/1.1/1.2) ATX43Wi-Fi 6E
B650 GAMING X AX (Rev. 1.3) ATX43Wi-Fi 6E
B650 GAMING X AX (Rev. 1.4) ATX43Wi-Fi 6E
B650 GAMING X AX (Rev. 1.5) ATX43Wi-Fi 6E
B650 GAMING X AX V2 (Rev. 1.3) ATX43Wi-Fi 6E
B650 UD AC (Rev. 1.0) ATX43Wi-Fi (802.11a)
B650 UD AX (Rev. 1.0) ATX43Wi-Fi 6
B650 UD AX (Rev. 1.1) esta ATX43Wi-Fi 6
B650E AORUS ELITE X AX ICE (Rev. 1.0/1.1) ATX43Wi-Fi 6E
B650E AORUS ELITE X AX ICE (Rev. 1.2) ATX43Wi-Fi 6E
B650E AORUS MASTER (Rev. 1.0) ATX42Wi-Fi 6E
B650E AORUS PRO X USB4 (Rev. 1.0) ATX42Wi-Fi 7
B650E AORUS STEALTH ICE ATX43Wi-Fi 7
B650E AORUS TACHYON (Rev. 1.0) ATX23Wi-Fi 6E
B650E EAGLE WIFI6E ATX43Wi-Fi 6E
B650EM C Micro ATX43Wi-Fi 7
B650EM DS3H WIFI6E Micro ATX42Wi-Fi 6E
B650EM FORCE WIFI6E Micro ATX43Wi-Fi 6E
B650I AORUS ULTRA Mini ITX23Wi-Fi 6E
B650I AX (Rev. 1.0) Mini ITX21Wi-Fi 6E
B650I AX (Rev. 1.1) Mini ITX21Wi-Fi 6E
B650I AX (Rev. 1.2) Mini ITX21Wi-Fi 6E
B650M AORUS ELITE (Rev. 1.0) Micro ATX42No
B650M AORUS ELITE (Rev. 1.2) Micro ATX42No
B650M AORUS ELITE (Rev. 1.3) Micro ATX42No
B650M AORUS ELITE AX (Rev. 1.0/1.1) Micro ATX42Wi-Fi 6E
B650M AORUS ELITE AX (Rev. 1.2) Micro ATX42Wi-Fi 6E
B650M AORUS ELITE AX (Rev. 1.3) Micro ATX42Wi-Fi 6E
B650M AORUS ELITE AX (Rev. 1.4) Micro ATX42Wi-Fi 6E
B650M AORUS ELITE AX ICE (Rev. 1.x) Micro ATX42Wi-Fi 6E
B650M AORUS PRO AX (Rev. 1.0/1.1) Micro ATX42Wi-Fi 6E
B650M AORUS PRO AX (Rev. 1.2) Micro ATX42Wi-Fi 6E
B650M C (Rev. 1.0) Micro ATX43Wi-Fi (802.11a)
B650M C V2 (Rev. 1.0) Micro ATX43Wi-Fi (802.11a)
B650M C V3 (Rev. 1.0) Micro ATX43Wi-Fi 6
B650M C V3 (Rev. 1.1) Micro ATX43Wi-Fi 6
B650M D2H (Rev. 1.0) Micro ATX21No
B650M D2H (Rev. 1.2) Micro ATX21No
B650M D2HP (Rev. 1.2) Micro ATX21No
B650M D2HP (Rev. 1.3) Micro ATX21No
B650M D2HP (Rev. 1.4) Micro ATX21No
B650M D3HP (Rev. 1.3) Micro ATX42No
B650M D3HP (Rev. 1.x) Micro ATX42No
B650M D3HP AX (Rev. 1.0/1.2) Micro ATX42Wi-Fi 6E
B650M D3HP AX (Rev. 1.3) Micro ATX42Wi-Fi 6E
B650M DS3H (Rev. 1.0/1.1/1.2) Micro ATX42No
B650M DS3H (Rev. 1.3) Micro ATX42No
B650M GAMING PLUS WIFI (Rev. 1.0/1.1/1.2) Micro ATX42Wi-Fi 6E
B650M GAMING PLUS WIFI (Rev. 1.3) Micro ATX42Wi-Fi 6
B650M GAMING WIFI (Rev. 1.0) Micro ATX21Wi-Fi (802.11a)
B650M GAMING WIFI (Rev. 1.1) Micro ATX21Wi-Fi (802.11a)
B650M GAMING WIFI (Rev. 1.2) Micro ATX21Wi-Fi (802.11a)
B650M GAMING WIFI (Rev. 1.3) Micro ATX21Wi-Fi (802.11a)
B650M GAMING WIFI (Rev. 1.4) Micro ATX21Wi-Fi (802.11a)
B650M GAMING WIFI (Rev. 1.5) Micro ATX21Wi-Fi (802.11a)
B650M GAMING WIFI6E (Rev. 1.2) Micro ATX21Wi-Fi 6E
B650M GAMING WIFI6E (Rev. 1.3) Micro ATX21Wi-Fi 6E
B650M GAMING WIFI6E (Rev. 1.4) Micro ATX21Wi-Fi 6E
B650M GAMING X AX (Rev. 1.0/1.1/1.2) Micro ATX42Wi-Fi 6E
B650M GAMING X AX (Rev. 1.3) Micro ATX42Wi-Fi 6E
B650M H (Rev. 1.0) Micro ATX21No
B650M H (Rev. 1.2) Micro ATX21No
B650M H (Rev. 1.3) Micro ATX21No
B650M H (Rev. 1.4) Micro ATX21No
B650M K (Rev. 1.0) Micro ATX42No
B650M K (Rev. 1.1) Micro ATX42No
B650M S2H (Rev. 1.0) Micro ATX21No
B650M S2H (Rev. 1.1) Micro ATX21No
B650M S2H (Rev. 1.2) Micro ATX21No
B650M S2H (Rev. 1.3) Micro ATX21No
B650M S2H (Rev. 1.4) Micro ATX21No

Preguntas frecuentes

¿Qué procesadores admite la Gigabyte B650 UD AX (Rev. 1.1)?

Usa socket AM5, así que admite procesadores de ese socket: 61 del catálogo de PCinfo. Conviene comprobar la lista de soporte oficial del fabricante, porque algunos modelos necesitan una BIOS concreta.

¿Qué memoria RAM admite la Gigabyte B650 UD AX (Rev. 1.1)?

Admite memoria DDR5 en 4 ranuras, hasta 256 GB.

Estas respuestas se calculan con los datos del catálogo. Puedes ver cómo hacemos cada cálculo.
