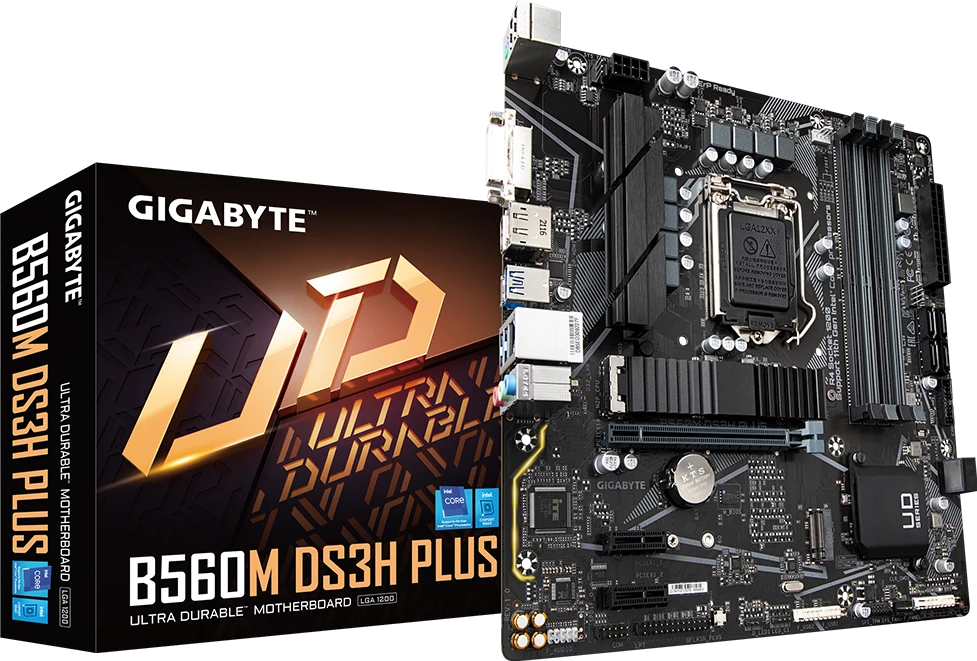

Gigabyte B560M DS3H PLUS (Rev. 1.0)

Placa base · Gigabyte

Gigabyte B560M DS3H PLUS (Rev. 1.0)

  • SocketLGA1200
  • ChipsetB560
  • FormatoMicro ATX
  • Tipo de memoriaDDR4
Montar un PC con esto Comparar con otros
Buscar en Amazon

Resumen

Gigabyte B560M DS3H PLUS (Rev. 1.0) es una placa base Micro ATX de Gigabyte con socket LGA1200 y chipset B560. Usa memoria DDR4 en 4 ranuras, hasta 128 GB y velocidades de hasta 4.600 MT/s con overclock. Para almacenamiento y ampliación ofrece 2 ranuras M.2, 6 puertos SATA y 1 ranuras PCIe x16. En conectividad lleva Realtek GbE LAN chip (1 Gbps/100 Mbps. En el catálogo hay 18 variantes más de su familia, que puedes ver más abajo.

Compatibilidad

¿Es compatible con…?

Mismas reglas que el configurador. Si un dato no está publicado, se dice en vez de suponerlo.

Procesadores compatibles

Acepta procesadores de socket LGA1200: 68 del catálogo encajan.

Compruébalo con tu equipo

El configurador avisa si esta pieza no encaja con el resto de tu montaje, y calcula el consumo total.

Abrir el configurador

En el catálogo

  • RAM máxima 128 GB Por encima del 28 % igual que el 38 % · de 1.431 placas base con este dato
  • Velocidad RAM (OC) 4.600 MT/s Por encima del 9 % igual que el 2 % · de 999 placas base con este dato
  • Ranuras M.2 2 Por encima del 23 % igual que el 40 % · de 1.322 placas base con este dato
  • Puertos SATA 6 Por encima del 77 % igual que el 20 % · de 1.406 placas base con este dato

Es un recuento sobre el catálogo de PCinfo: cuántas piezas tienen un valor menor o igual. No dice si es mejor o peor; en consumo o ruido, estar por encima no es una ventaja.

Especificaciones

Identificación del Producto
Fabricante Gigabyte
Factor de Forma Micro ATX
Dimensiones 244mm x 244mm
Plataforma (CPU y Chipset)
Socket CPU LGA1200
Chipset B560
Memoria RAM
Tipo de RAM DDR4
Ranuras RAM 4
Dual Channel Si
Capacidad Máx. RAM 128 GB
Vel. mín. JEDEC 2133 MHz
Vel. máx. JEDEC 3200 MHz
Vel. máx. OC 4600 MHz
Ranuras de Expansión (PCIe)
Slots PCIe totales 3
PCIe 5.0 0
PCIe 4.0 1
PCIe 3.0 2
Slots x16 1
Slots x8 0
Slots x4 0
Slots x1 2
Almacenamiento
Puertos SATA III 6
Detalle SATA 6x SATA 6Gb/s
Ranuras M.2 2
Generación M.2 PCIe 3.0+SATA, PCIe 4.0
Tallas M.2 2260/2280, 2260/2280/22110
Conectividad Inalámbrica y Red
LAN Realtek GbE LAN chip (1 Gbps/100 Mbps
WiFi No
Bluetooth No
Audio
Audio Realtek Audio CODEC High Definition Audio

Datos de las especificaciones publicadas por el fabricante. Los campos que el fabricante no publica no aparecen.

Conectores

Panel trasero 14

USB 6
  • 2× USB 2.0
  • 3× USB 3.2 Gen 1
  • 1× USB tipo C (USB 3.2 Gen 1)
Vídeo 3
  • 1× DVI-D
  • 1× DisplayPort
  • 1× HDMI
Red 1
  • 1× RJ-45
Audio 3
  • 3× Jacks de audio
Puertos antiguos 1
  • 1× PS/2 teclado/ratón

Internos 26

Alimentación 2
  • 1× ATX principal de 24 pines
  • 1× ATX 12V de 8 pines
Ventiladores y bomba 4
  • 1× Ventilador CPU
  • 3× Ventilador de sistema
USB internos 3
  • 1× USB 3.2 Gen 1
  • 2× USB 2.0
Almacenamiento 8
  • 6× SATA 6Gb/s
  • 2× M.2 (Socket 3)
Iluminación 2
  • 1× ARGB
  • 1× RGB
Panel frontal y audio 2
  • 1× Panel frontal
  • 1× Audio frontal
Botones y jumpers 2
  • 1× Jumper Clear CMOS
  • 1× Botón Q-Flash Plus
Puertos antiguos 2
  • 1× Puerto serie
  • 1× Puerto paralelo
Otros 1
  • 1× TPM (For the GC-TPM2.0 SPI/GC-TPM2.0 SPI

Puertos y conectores que publica el fabricante, agrupados por tipo. Pasa el ratón por encima de uno para ver cómo lo escribe el fabricante.

Familia

Otras placas Gigabyte con chipset B560 19 modelos

Modelo Comparar FormatoRanuras RAMM.2Wi-Fi
B560 AORUS PRO AX (Rev. 1.0) ATX43Wi-Fi 6
B560 HD3 (Rev. 1.x) ATX42No
B560I AORUS PRO AX (Rev. 1.0) Mini ITX22Wi-Fi 6
B560M AORUS ELITE (Rev. 1.x) Micro ATX42No
B560M AORUS PRO (Rev. 1.x) Micro ATX42No
B560M D2V (Rev. 1.x) Micro ATX22No
B560M D3H (Rev. 1.x) Micro ATX42No
B560M DS3H (Rev. 1.0) Micro ATX42No
B560M DS3H AC (Rev. 1.x) Micro ATX42Wi-Fi 5 (802.11a/b/g/n/ac)
B560M DS3H PLUS (Rev. 1.0) esta Micro ATX42No
B560M DS3H V2 (Rev. 1.x) Micro ATX42No
B560M GAMING HD (Rev. 1.x) Micro ATX22No
B560M H (Rev. 1.x) Micro ATX22No
B560M H V2 (Rev. 1.0) Micro ATX21No
B560M POWER (Rev. 1.x) Micro ATX22No
GA-B560M-D3P (Rev. 1.0) Micro ATX42No
H510M H (Rev. 1.7) Micro ATX21No
H510M K (Rev. 1.1) Micro ATX21No
H510M S2H V2 (Rev. 1.1) Micro ATX21No

Preguntas frecuentes

¿Qué procesadores admite la Gigabyte B560M DS3H PLUS (Rev. 1.0)?

Usa socket LGA1200, así que admite procesadores de ese socket: 68 del catálogo de PCinfo. Conviene comprobar la lista de soporte oficial del fabricante, porque algunos modelos necesitan una BIOS concreta.

¿Qué memoria RAM admite la Gigabyte B560M DS3H PLUS (Rev. 1.0)?

Admite memoria DDR4 en 4 ranuras, hasta 128 GB.

Estas respuestas se calculan con los datos del catálogo. Puedes ver cómo hacemos cada cálculo.
