Los cables de una fuente de alimentación
Cada cable que sale de la fuente tiene una forma y un número de pines pensados para un trabajo concreto. Aquí tienes los 9 conectores que te vas a encontrar, con foto, para que sepas identificarlos de un vistazo al montar o al leer la ficha de una PSU.
Los 9 conectores, uno por uno

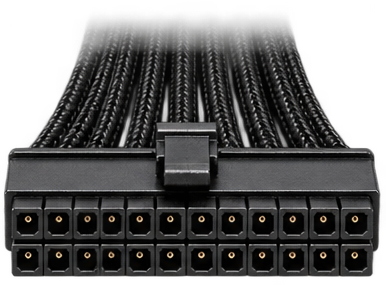

El conector principal de la fuente: alimenta la placa base al completo (chipset, VRM, controladores, ranuras). Lo lleva cualquier PSU y solo hay uno — sin él, el sistema no arranca.

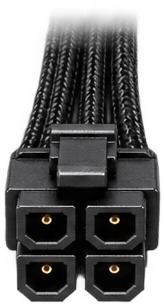

Alimenta el procesador directamente desde la fuente, sin pasar por la placa. En muchas placas se combinan dos EPS de 4 pines para formar un conector de 8 pines completo y dar más margen a la VRM.

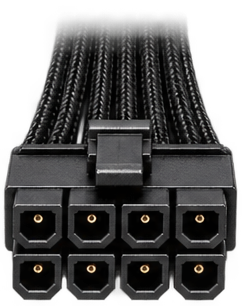

El EPS completo, en formato 4+4 pines. Es el que piden la mayoría de placas modernas; algunas de gama alta con overclock exigente llegan a necesitar un segundo conector de 8 pines.

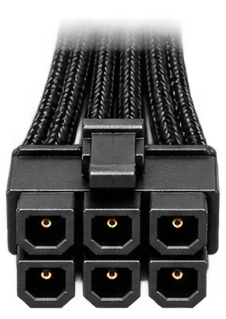

Alimentación clásica para gráficas de gama de entrada: aporta hasta 75 W, que sumados a los 75 W que ya da el propio slot PCIe dejan un máximo de 150 W. Cada vez más raro en fuentes nuevas, sustituido por el 6+2.

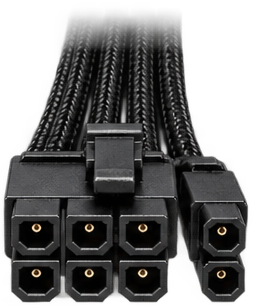

Los dos pines centrales se separan o se unen al bloque de 6, así que el mismo cable sirve como conector de 6 u 8 pines según lo que pida la tarjeta. Con los 8 pines completos llega a 150 W, que sumados al slot dan 225 W: el estándar de las GPU de gama media-alta.

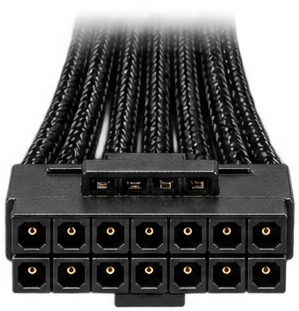

El conector nativo de ATX 3.0: dieciséis pines en un único cable capaces de entregar hasta 600 W. Lo usan las tarjetas tope de gama más recientes (RTX 40 y 50). Hay que insertarlo a fondo — un encaje parcial concentra calor en unos pocos pines y puede derretir el conector.

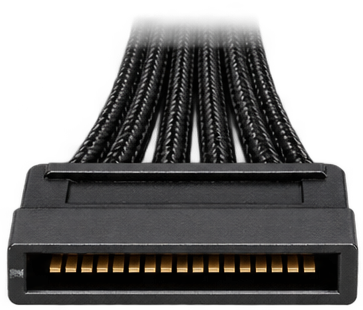

Alimenta discos SATA, tanto SSD como HDD de 2,5" y 3,5". Suele venir en cadena, con varios conectores en el mismo cable, para no necesitar un cable por disco.

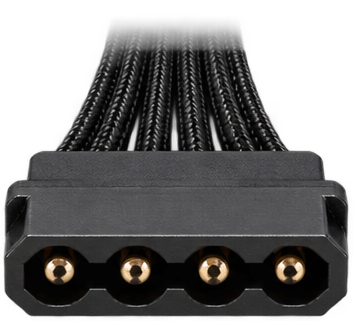

El clásico de 4 pines de toda la vida. Hoy sobrevive sobre todo para bombas de refrigeración líquida, algunos controladores de ventiladores RGB y periféricos antiguos que ya no usan SATA.

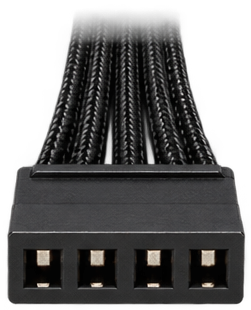

El más antiguo de todos, heredado de las disqueteras de los años 90. Prácticamente en desuso: la mayoría de fuentes modernas ya ni lo incluyen entre sus cables.
Cómo saber cuáles vas a necesitar
- Siempre: 1× ATX 24 pines y 1× EPS de CPU (4 u 8 pines, según pida la placa).
- Según la GPU: desde ningún conector extra (gráficas de gama baja que se alimentan solo del slot) hasta 3× 12VHPWR/PCIe en las más potentes. Mira la ficha de tu tarjeta antes de comprar fuente.
- Según el almacenamiento y accesorios: un SATA por cada disco, y Molex si tienes refrigeración líquida o periféricos antiguos.
Resumen
- ATX 24 pines y EPS de CPU: obligatorios en cualquier build.
- PCIe 6 / 6+2 / 12VHPWR: alimentan la GPU, según su generación y potencia.
- SATA para discos, Molex para refrigeración líquida y accesorios.
- Floppy ya casi ha desaparecido de las fuentes actuales.
